| 种类：磁敏 | 加工定制：是 | 制作工艺：集成 |
| 品牌：精量 | 型号：JLDA11U | 输出信号：模拟型 |
| 材质：聚合物 | 材料晶体结构：非晶 | 材料物理性质：磁性材料 |

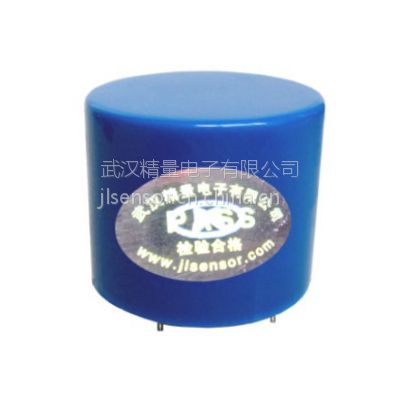

产品型号：JLDA11U / 10mV~500V
■ 产品介绍
工作原理 ：线性光电隔离
产品用途 ：用于测量输入信号频率变化较大及输入波形特殊
产品优势 ：的性能/价格比，响应快，精度高，稳定性好，体积小，重量轻，安装简便。
产品应用 ：测量三角波，梯形波和可控硅调功等畸变波形（真有效值输出）
备 注 ：测量交直流大电流请选用霍尔电流传感器
■ 性能参数
●安装方式 ：PCB安装
●原边额定电压 : 10mV;20mV;75mV;1V；5V;10V;50V;100V；200V；300V；380V；500V；用户***
●原边测量范围 : 20mV;40mV;100mV;2V；6V；20V；60V；120V；240V；360V；450V；600V
●额定输出 : 5V;10V;DC0~20mA;DC4~20mA;用户***
●辅助电源 : DC12V ,DC24V ,DC±5V，DC±12V ,用户***
●负载能力 : 电压输出：5mA；电流输出：6V ●线性度 ：0.1%
●准确度 ：0.2%;0.5% ●过载能力 ：2倍标称输入,可持续
●隔离耐压 ：1Kv;3kV/50Hz,1Min ●失调电压 ：≤10mV
●温度漂移 ：≤100PPM/℃ ●频带宽度 : DC
●消耗电流 : 〈25mA+输出电流 ●响应时间 : 光电隔离<15uS;调制型<150mS
●工作温度 : -10℃~+70℃ ●储存温度 : -25℃~+85℃
■ 产品外形尺寸及接线定义图
