| 加工定制：是 | 品牌：精量 | 型号：JLBV-1 |
| 尺寸(mm)：27.5*20 | 测量精度：0.2,0.5 |

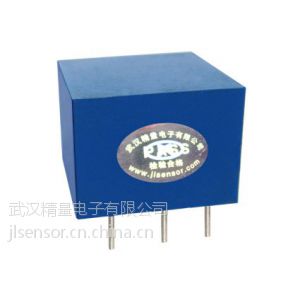

JLBV-1 5mA~10mA(10V~500V)
■ 产品介绍
工作原理 ：闭环 零磁通 磁平衡式,该电压传感器为电流型电压传感器，测量电压时须在其输入端串接限流电阻。
产品用途 ：用于测量直流﹑交流﹑脉冲电压及其它任意波形电压
产品优势 ：微型PCB安装，精度高，线性度好，反应快，低温漂，频带宽
抗干扰能力强，无插入损耗
产品应用：变频调速系统，电焊机，电化学，电源监控，电力机车，数控机床
■ 性能参数
●安装方式 ：PCB印刷电路板焊接
●原边额定电流 : 5mA;10mA
●原边测量范围 : 7.5mA;15mA
●额定输出 : 20mA;25mA;用户*** ●辅助电源 : DC±12V ,DC±15V
●负载能力 : 6V ●线性度 ：0.2%
●准确度 ：0.5% ●隔离耐压 ：3kV/50Hz,1Min
●零点输出 ：≤0.15mA ●温度漂移 ：≤100PPM/℃
●频带宽度 : DC~100KHz ●di/dt跟随 : >50A/uS
●消耗电流 : 10mA+输出电流 ●响应时间 : <40us<><40us<><40us<><40us<>
●工作温度 : -10℃~+70℃ ●储存温度 : -25℃~+85℃
■ 产品外形尺寸及接线定义图
